Cetakan Panel Dinding SMC

Cetakan panel dinding SMC adalah cetakan kompresi komposit termoset yang digunakan untuk menekan senyawa cetakan lembaran SMC di bawah suhu dan tekanan tinggi menjadi panel dinding tahan air untuk kamar mandi, kabin kontainer, sistem kamar mandi terintegrasi hotel, dan panel dinding dekoratif eksterior. Panel ini memiliki permukaan halus Kelas A, tulang rusuk yang diperkuat di bagian belakang, sifat kedap air dan-tahan api, serta stabilitas dimensi yang sangat baik.

I. Struktur Keseluruhan Cetakan

1. Rongga cetakan atas dan bawah (komponen pembentuk inti)

· patrix:

Pada permukaan depan panel dinding yang dibentuk diberi perlakuan pemolesan cermin dan pelapisan krom. Hal ini memungkinkan penerapan tekstur transfer film dan permukaan-berkilau warna murni. Kekasaran permukaannya adalah Ra Kurang dari atau sama dengan 0,4 μm, memberikan sifat anti-lengket dan mudah dibongkar.

· lawan:

Di bagian belakang panel dinding yang dibentuk, dirancang alur rusuk penguat memanjang dan melintang, yang membentuk rusuk penguat terintegrasi, meningkatkan ketahanan lentur panel dinding. Pin instalasi dan slot koneksi dapat dicadangkan untuk keperluan instalasi dan koneksi.

2. sistem kontrol suhu

· Dua metode pemanasan utama:

· Pemanasan sirkulasi oli: Kontrol suhu seragam dengan akurasi ±3 hingga 5 derajat. Sangat cocok untuk produksi massal panel dinding berukuran-besar (1200×2400mm, 1500×3000mm).

Pemanasan batang pemanas listrik: Biaya investasi rendah, cocok untuk batch kecil dan menengah, serta cetakan spesifikasi berukuran kecil dan menengah. Suhu pencetakan standar: 140~160 derajat.

3. Penentuan posisi terarah + Sistem pembuangan

Empat set kolom pemandu yang presisi dan selongsong pemandu memastikan bahwa pelat datar besar tidak menyimpang selama proses penutupan, dan tepi terbang dikontrol agar Kurang dari atau sama dengan 0,1 mm;

Alur-knalpot mikro dipasang di sekitar rongga + knalpot vakum opsional, yang membantu menghindari gelembung udara, kekurangan material, dan cacat lubang jarum pada permukaan material lembaran.

4.cetakan lebih kosong

Dengan menggunakan ejeksi pneumatik dan tata letak pin multi-titik,-panel dinding berukuran besar dicegah agar tidak melengkung dan berubah bentuk, sehingga memastikan kerataan panel selama pembongkaran.

II. Pemilihan Bahan Cetakan Umum (Berdasarkan Umur Produksi)

perawatan permukaan:

Pemolesan permukaan cermin rongga + pelapisan listrik kromium keras 5-10 μm. Bahan ini-tahan aus, tahan korosi, dan dapat dibongkar berulang kali tanpa menggores permukaan cat.

AKU AKU AKU. Parameter Proses Reguler dan Aliran Produksi

1. Parameter inti untuk pembentukan

Tekanan pembentukan cetakan: 800 - 2000T tekan kompresi hidrolik

· Suhu cetakan: 145 - 155 derajat

· Waktu penahanan dan pengawetan: 120 - 200 detik

· Pengumpanan bahan SMC: Memotong, menimbang, dan meletakkan bahan, dan secara bersamaan dapat menempatkan film dekoratif perpindahan panas. Permukaan dekoratif tidak terkelupas selama-satu kali pencetakan.

2. Menyelesaikan proses produksi

1. Panaskan cetakan dan oleskan bahan demolding internal/eksternal ke rongga.

2. Potong lembaran SMC, timbang dengan tepat dan masukkan ke dalam cetakan, lalu tempelkan film dekoratif.

3. Tutup cetakan → Kunci cetakan di bawah tekanan tinggi → Pertahankan suhu konstan dan berikan tekanan untuk proses pengawetan.

4. Buka cetakan dan gunakan aktuator pneumatik untuk mendorong keluar bagian-bagian di beberapa titik untuk pembongkaran.

5. Rapikan tepi panel dinding, hilangkan gerinda, periksa dan simpan.SMC模压成型原理

IV. Poin Desain Utama Cetakan Panel Dinding SMC

1. Draf:

Kemiringan pelat lebih besar dari 1 derajat, dan posisi tulangan lebih besar dari 1,5 derajat. Hal ini untuk mencegah permukaan pelat terlepas dan menghindari patahnya tulangan.

2. Memperkuat tata letak tulang rusuk:

Batang penguat kisi-kisi yang terjalin, dengan ketebalan batang umumnya 0,8 kali ketebalan panel dinding, tidak hanya mengurangi berat tetapi juga mencegah deformasi. Setelah dilakukan pemotongan, posisi pemasangan tulangan tetap dipertahankan.

3. Keseragaman ketebalan dinding:

Ketebalan panel dinding konvensional adalah 3 hingga 5 mm. Perbedaan ketebalan harus dikontrol dalam 0,5 mm untuk menghindari proses pengawetan dan lengkungan yang tidak merata di area tertentu.

4. Ketik desain permukaan:

Gunakan metode pemisahan planar, yang menggabungkan empat{0}}saluran luapan samping dan saluran pembuangan untuk mengontrol gerinda dan mengurangi beban kerja operasi pemangkasan berikutnya.

5. Tersedia sisipan mur yang sudah terpasang dan terintegrasi. Selama proses pengepresan, lubang berulir langsung dibentuk untuk memudahkan pemasangan tanpa perlu pengeboran selanjutnya.

V. Skenario Aplikasi Utama

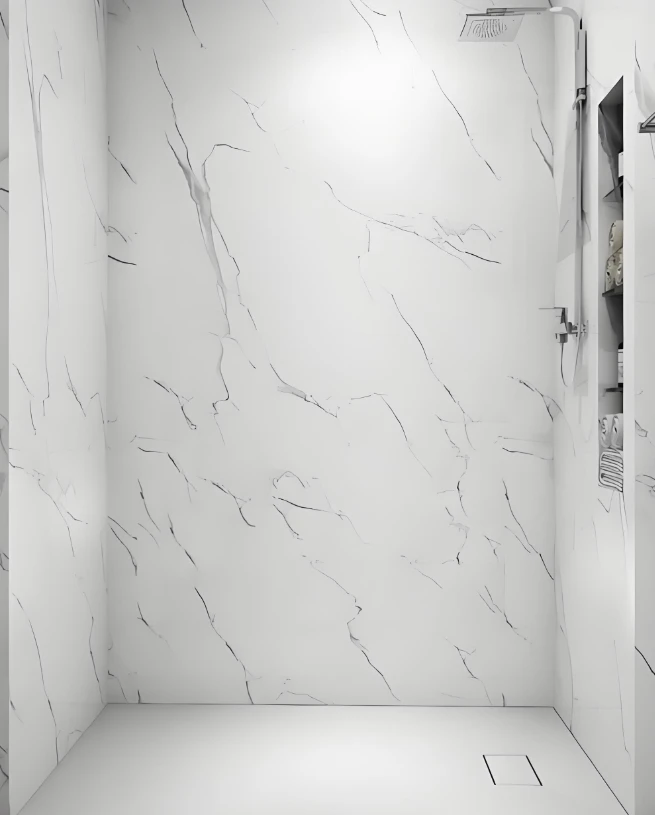

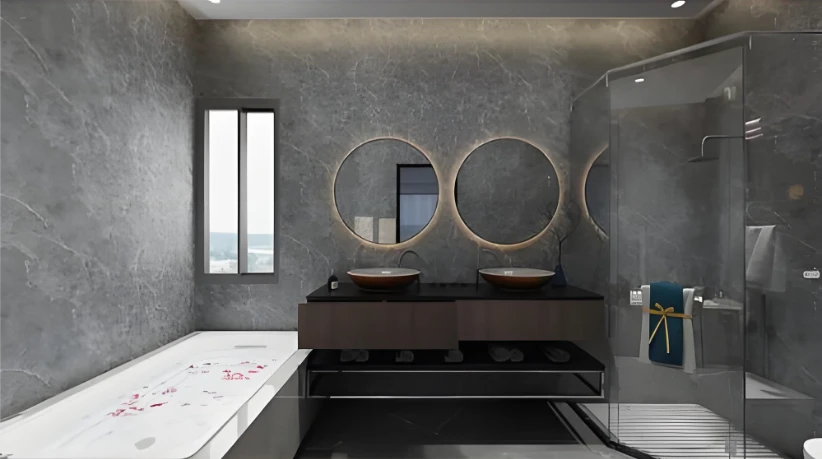

1. Panel dinding tahan air SMC kamar mandi lengkap, panel dinding kamar mandi, langit-langit kamar mandi;

2. Rumah sakit portabel, asrama kontainer, perumahan pemukiman sementara panel dinding interior prefabrikasi;

3. Apartemen hotel, panel dinding kamar mandi terintegrasi homestay;

4. Transportasi kereta api, panel dinding anti-korosi interior kapal, panel dinding eksterior anti-korosi industri.
